氣動下展式放料閥選型誤區CAD圖紙案例
來源：m.santiankeji.com作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:30
今天我們來講解一下有關下展式放料閥在選型上的一個誤區，也就是說選型時經常會遇到溝通不明確，導致驗收不了，特寫如下幾個誤區點。
1、
下展式放料閥入口法蘭是與常規法蘭是不同的。
2、下展式放料閥閥板是不會頂出反應釜底的法蘭，與反應釜底的法蘭是可以成平面。
3、下展式放料閥閥座可以取掉，直接用閥板密封。
4、下展式放料閥沒有閥座以后，在反應釜底會形成一個物料堆積點。
例如：
國標法蘭DN250，內孔是250mm，當用戶直接把國標法蘭焊在反應釜底的時候，我們的下料口并不是250mm，我們還需要一個閥座外徑為250mm，內孔為180mm套在反應釜底部法蘭，這時留給閥板的位置只有直徑為180mm，則下料口直徑為180mm。假如由廠家提供反應釜底下的法蘭，廠家提供的DN250法蘭，內孔會開設到285mm，在套上外徑為285mm的閥座上去，內孔留有200mm。

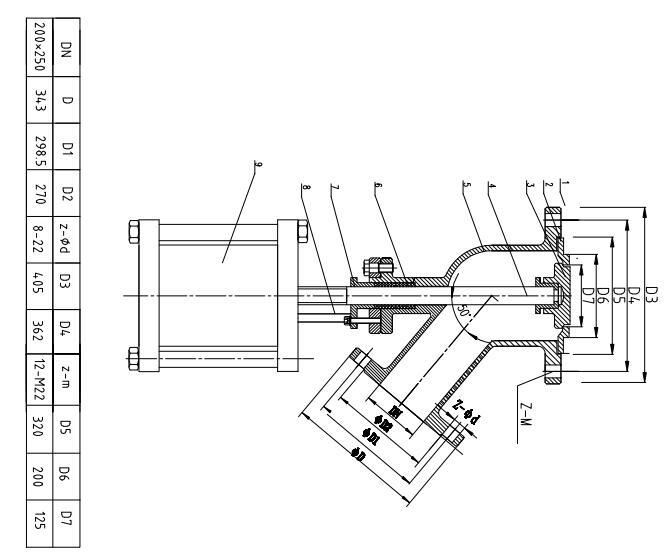

下展式放料閥CAD圖紙案例
